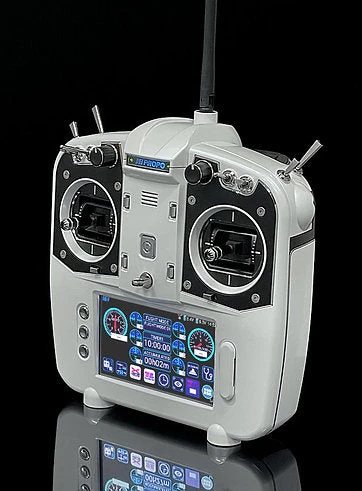

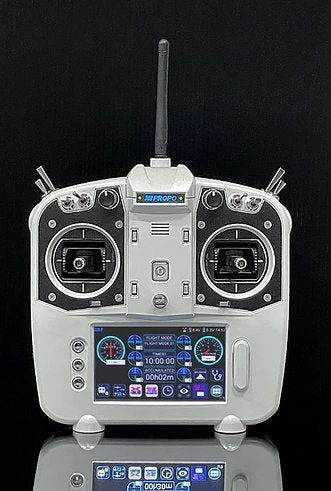

JR Deeforce MATRIX 22 /DMSS 22CH Transmitter

■ CNC machined and painted transmitter case components

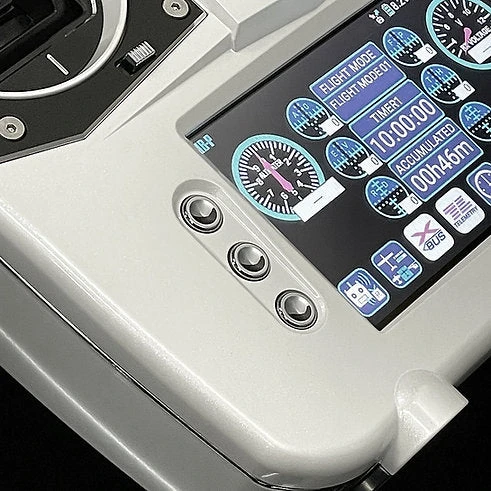

■ Quick response touch screen

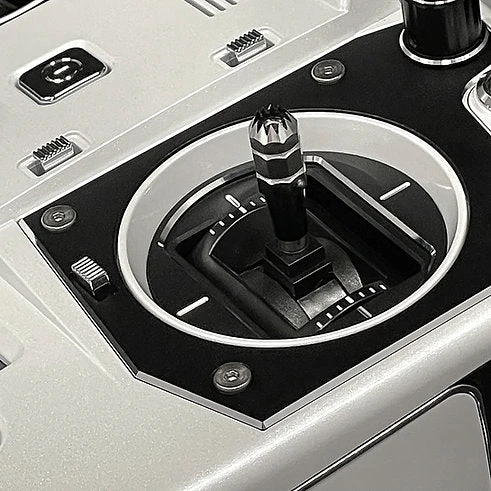

■ Precise CNC & Plastic  Hybrid gimbals
■ High resolution Stick Control
■ The latest Android format & new main mother board
■ 22 channels in PWM mode / 64 channels in XBUS
■ The latest XBUS communication installed
■ Upgraded telemetry sensor capability/each telemetry function can handle 8 sensors
■ Voice alerts
■ XBUS Servo Programmer installed
■ Sequencer function for landing gear
■ SD Card slot available
■ USB Port Equipped (Capable to use PC Mouse operation)

• BASIC

  【Function List】

  ■Reverse Switch
  ■D/R & EXP (Dual rate, Exponential)
  ・2segment / maximum15systems（SW Select / each flight mode）
  ・Type selectable（NORM / CURVE）
  ・・Curve set up： Mid8points over multi points
  ・Position set up：Maximum 15systems[Sub Menu]・・・Delay Setting
  ・・・Auxiliary Channel
  ■SUB TRIM
  ■Travel adjusts
  ■Monitor (Servo monitor) [Sub Menu]・・・Detail of channel
  ・・・Servo Test（Neutral/Slow/Quick/Step）
  ■LIMIT ADJUST
  ■SERVO SPEED
  ・right & left （up or down） Capable to put 2segment
  ・2systems
  ■OUTPUT CURVE
  ・Mid8points over multi points
  　[Sub Menu]・・・TRIM INPUT SETTING
  ■THROTTLE TRIM
  ・Throttle Cut （W/ Time lag function）
  ・Throttle Trim Memory
  ・Idle Adjustment
  ■PROGRAM MIXING
  ・Maximum 10systems （SW select / each flight mode）[W/Exponential]・Type selectable (Normal/Curve)
  ・・Curve set up : Mid8points over multi points
  　[Sub Menu]・・・Delay Setting
  ・・・Trim Input Setting
  ■TIMER
  ・3systems (Down timer/ Stop Watch)
  ・SW Select （Comply w/ Stick Position Switch）
  ・capable to set vibrator
  　[Sub Menu]・・・Interval Timer
  ・・・Accumulation Timer , Initialize
  ・・・Timer record: 20files

  【System List】

  ■MODEL SELECT
  ・Model Memory： Maximum 100files
  　[Sub Menu]・・Backup And Restore
  ・・Sort
  ・・Display Mode
  ■CHANNEL SETTING
  　[Sub Menu]・・・Aux Channel Setting：Up To 28ch
  ■TYPE SELECT
  ・3 Types（Airplane / Helicopter / Glider）
  ■FAIL SAFE
  ・HOLD / F.S Selectable
  ■WARNING
  ・SW SEL. / Capable to set on each flight mode
  ■BIND ＆ RANGE
  ・Model Link Bind
  ・Range Check
  ■FM SETTING
  ・Up To 15 Ways
  　[Sub Menu]・・・Priority Setting
  ■XBUS SETTING
  ・Type Select（MODE A -JR / MODE B）
   <Setting >
  ・Servo  / Convertor
  ・・・ID Setting / Parameter set up
  ・・・ID Scan function
  ・Acro Gyro（AIR-P / AXIS being used）
  ■FM Delay
  ・Common set up / Independent set up
  ・Delay set up: Maximum delay in 10.sec
  　[Sub Menu]・・・Active channel set up
  ■TRIM SYSTEM
  ・Device Select
  ・Reverse
  ・Type Setting（NORM / L.S.T.）
  ・Trim Motion SW select（each flight mode）
  　[Sub Menu]・・・Flight Mode Group Setting
  ■All Servo Hold
  ・ON / OFF
  ■TRAINER
  ・Mode :2systems：Normal / Program
  ・Trainer Function mode SW select（each flight mode）
  ■ANALOG POSITION
  ・10systems
  ・Motion Switch select： Device/channel
  ■TX SETTING
   <Battery>
  ・Priority Setting：A&B Simo / Batt A /  Batt B
  ・Low Battery Alarm（Default：6.0V）
   <Idle Alert>
  ・Latency：Up To 254min（Default：30min）
   <System Sound>
  ・Tone（HIGH / LOW）
  ・Volume（Default：10）
   <BED BRIGHTNESS＞
  ・Brightness（HIGH / LOW）
   <Firmware Version>
  　[Sub Menu]・・・Stick Calibration
  ■STICK ALERT（Only Throttle Ch.）
  ・3systems
  ・Alert motion SW select（Each flight mode）
  ■HARDWARE SETTING
  ・Reverse
  ・Input Type（Displayed value） select (analog) displayed value, select（analog）
  ・Calibration (Analog）
  ・Position setting （switch）
  　[Sub Menu]・・・Stick Mode Setting（M1 / M2 / M3 / M4）
  ■TELEMETRY LOG
  ・multiple data display



  • FUNCTION FOR AIRPLANE

    【Function List】

    ■DIFFERENTIAL
    ・Position Setting：Up To 15 Ways
    　[Sub Menu]・・・Delay Setting
    ・・・Trim Input Setting
    ■THROTTLE CURVE
    ・Maximum 15systems
    ・Mid8points over multi points（SW select / each flight mode）[w/exponential]　[Sub Menu]・・・Delay Setting
    ・・・Trim Input Setting
    ・・・Throttle Trim Offset
    ■AILE → RUDD MIX
    ・Position Setting：Up To 15 Ways
    ・Mid8points over multi points（SW select / each flight mode）[w/exponential]　[Sub Menu]・・・Delay Setting
    ・・・Trim Input Setting
    ・・・Break / Hold Setting
    ■PITCH CURVE
    ・Position Setting：Up To 15 Ways
    ・Mid8points over multi points（SW select / each flight mode）[w/exponential]　[Sub Menu]・・・Delay Setting
    ・・・Trim Input Setting
    ■AILE → FLAP MIX
    ・Position Setting：Up To 15 Ways
    ・Mid8points over multi points（SW select / each flight mode）[w/exponential]　[Sub Menu]・・・Delay Setting
    ・・・Trim Input Setting
    ・・・AIL Trim Setting
    ■FLAP SYSTEM
    ・SW select / each flight mode
    　[Sub Menu]・・・Delay Setting
    ・・・Trim Input Setting
    ■ELEV → FLAP MIX
    ・Position Setting：Up To 15 Ways
    ・Mid8points over multi points（SW select / each flight mode）[w/exponential]　[Sub Menu]・・・Delay Setting
    ・・・Trim Input Setting
    ■THROTTLE HOLD
    ・SW selectable
    ■RUDD → AILE / ELEV MIX
    ・Position setting：2systems（SW select / each flight mode）
    ・Mid8points over multi points（SW select / each flight mode）[w/exponential]　[Sub Menu]・・・Delay Setting
    ・・・Trim Input Setting
    ■SNAP ROLL
    ・Roll set up：4systems（SW select / each flight mode）
    ・Stick position SW
    ■GYRO SENS
    ・Gyro mode selection Normal /Tail lock
    ・・Two gyro / Dual gain : setting possible when selected w/ 2ch control
    ・・3 axis gyro mode :when selected as 3channel
    ・Up To 15 Ways
    　[Sub Menu]・・・Delay Setting
    ・・・Lift up Setting.
    ・・・Trim Input Setting
    ■GEAR CONTROL
    ・ Mode selection ：single mode/separate mode
    ・Maximum 3systems （Compatible w/ Gear cover A/B control）

    【System List】

    ■WING TYPE
    ・WING：14 Types
    ・・1 AILERON / FLAPERON  / 2 AILERONS
    　2 AILERONS + 1 FLAP / 2 AILERONS + 2 FLAPS
    　2 AILERONS + 4 FLAPS / 4 AILERONS
    　4 AILERONS +1 FLAP/ 4 AILERONS +2 FLAPS
    　DELTA / DELTA+1 FLAP / DELTA+2 FLAPS
    　DELTA / 4 FLAPS
    ・TAIL：4 Types
    ・・1 ELEVATOR + 1 RUDDER / 2 ELEVATORS + 1 RUDDER
    　2 ELEVATORS +2 RUDDERS / V TAIL
    ・THROTTLE：4 Types
    ・・1 THROTTLE / 2 THROTTLES
    　3 THROTTLES / 4 THROTTLES





  • FUNCTION FOR HELICOPTER

    【Function List】

    ■THROTTLE CURVE
    ・Up To 15 Ways
    ・Mid8points over multi points（SW select / each flight mode）[w/exponential]　[Sub Menu]・・・Delay Setting
    ・・・TRIM INPUT SETTING）
    ・・・Hovering throttle setting (Point selection possible)
    ・・・Throttle trim off set
    ・・・ Curve type setting （NORM / GOV）
    ■PITCH CURVE
    ・Position Setting：Up To 15 Ways
    ・Mid8points over multi points（SW select / each flight mode）[w/exponential]　[Sub Menu]・・・Delay Setting
    ・・・Trim Input Setting
    ・・・High Pitch trim setting （SW select / each flight mode）
    ・・・Hovering pitch trim setting (Point selection possible)
    ■THROTTLE MIXING
    ・AILE → THRO Correction
    ・ELEV → THRO Correction
    ・RUDD → THRO Correction
    ・・each 2 systems
    ・Mid8points over multi points（SW select / each flight mode）[w/exponential]　[Sub Menu]・・・Delay Setting
    ・・・Trim Input Setting
    ■THROTTLE HOLD
    ・2systems setting capable
    ・SW select
    ・Stick auto setting
    ・Delay Setting
    ■SWATH MIXIONG
    ・w/ exponential
    　[Sub Menu]・・・E-Ring Setting
    ・・・Mixing Correction Setting
    ・・・・AILE → ELEV
    ・・・・ELEV → AILE
    ・・・・PIT → AILE
    ・・・・PIT → ELEV
    ・・・・・each 2 systems
    ・・・・・Mid8points over multi points（SW select / each flight mode）[w/exponential]　[Sub Menu2]・・・Delay Setting
    ・・・Trim Input Setting
    ■GYRO SENSE
    ・Gyro Mode Select：Normal / Tail Lock
    ・・Two Gyros  / Dual Gain： setting possible when selected w/ 2ch control
    ・・3 axis gyro mode :when selected as 3channel
    ・Maximum 15systems （SW select / each flight mode）
    　[Sub Menu]・・・Delay Setting
    ・・・LIFT UP SETTING
    ・・・Trim Input Setting
    ・・・CALIBRATION
    ■GOVERNOR
    ・Position Setting：Up To 15 Ways
    　[Sub Menu]・・・Delay Setting
    ・・・Trim Input Setting

    【System List】

    ■SWASH TYPE
    ・12 Types
    ・・NORMAL / 2 SERVOS 180° / 3 SERVOS 120°（2） / 3 SERVOS 135°（2）
    　3 SERVOS 140°（2） / 3 SERVOS 90°（2） / 4 SERVOS 90°（2）
    　[Sub Menu]・・・Angle Correction（3SV135° / 3SV140° / 3SV90° / 4SV90°）

  • ETC

    [ ETC ]・Video app. （Need SD Card or USB Memory）
    ・Calendar app.
    ・Clock app.
    ・Music app.（Need SD Card or USB Memory）
    ・Calculator app.
    ・Explorer app.
    ・Settings app.

    [ Widget ]・Music　・Trim　・Timer　・RX Voltage
    ・Flight Mode　・Altitude★　・RPM★　・Altitude★　
    ・Motive Voltage★　・Temperature★　・Motive Current★
    ・Variometer★　・Air speed★　・TX Battery　
    ・Telemetry Log★　・Capacity Watt★　・Common

    ★This marking shows necessity of purchasing the optional telemetry sensors.
